Генератор сигналов специальной формы RGK FG-302 754637

Генератор сигналов специальной формы RGK FG-302, работающий в частотном диапазоне до 30 МГц, представляет собой компактный и легкий прибор, который не загромождает пространство на рабочем месте и может использоваться в лабораторных условиях и на выездных работах. Благодаря реализации DDS-технологии обеспечивается высокая точность и чистота воспроизведения широкого перечня сигналов с 14-битным разрешением, в том числе с их внутренней или внешней модуляцией или манипуляцией.

Конструкционное исполнение

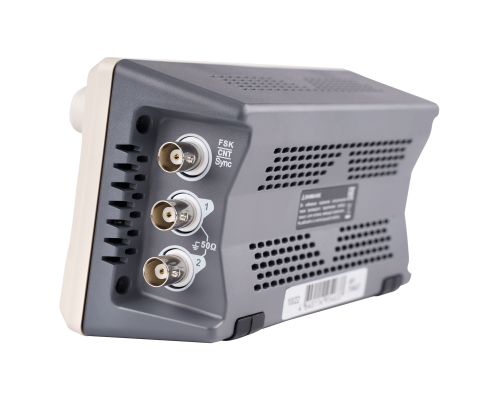

Цифровой генератор сигналов RGK FG-302 оборудован независимыми выходами CH1 и CH2, что обеспечивает возможность тестирования и отладки двухканальных устройств без задействования вспомогательных приборов. Дополнительный канал является входом встроенного частотомера, а также может применяться для синхронизации или для подключения внешнего модулирующего устройства.

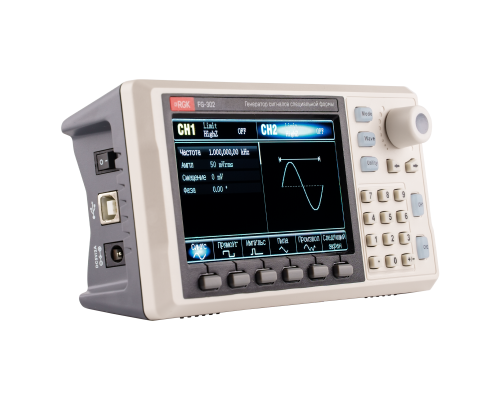

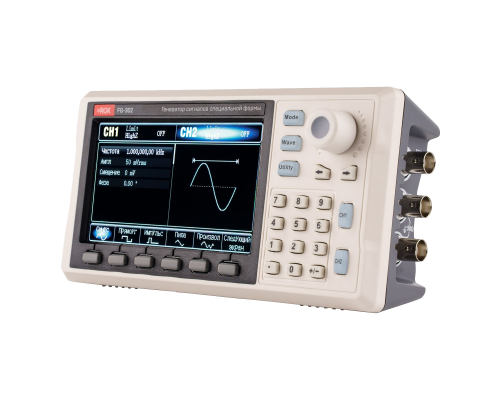

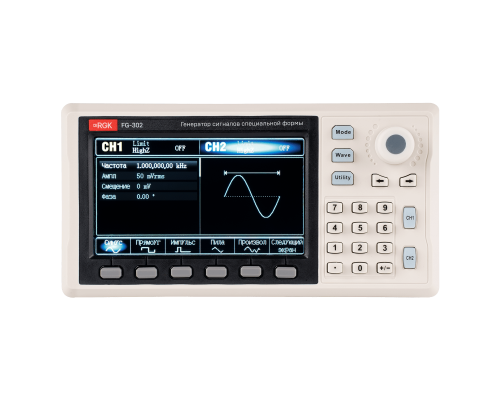

На передней панели расположен цветной графический дисплей. На нем отображается цифровая информация, а также изображение формы запрограммированного сигнала, за счет чего обеспечивается высокая информативность и наглядность исследований. В качестве органов управления генератор сигналов произвольной формы RGK FG-302 оснащен клавиатурой с цифровой панелью, функциональными клавишами и поворотным энкодером для плавной точной подстройки. Встроенная справочная система выдает контекстные подсказки о назначении каждой клавиши при длительном нажатии на нее.

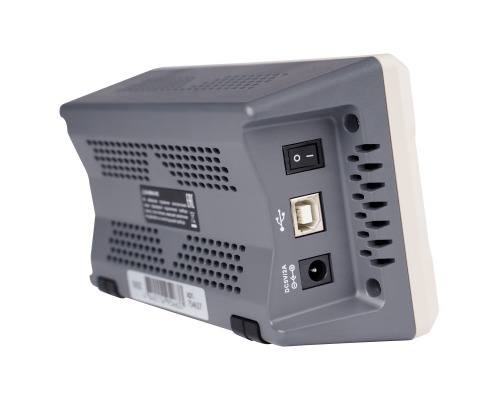

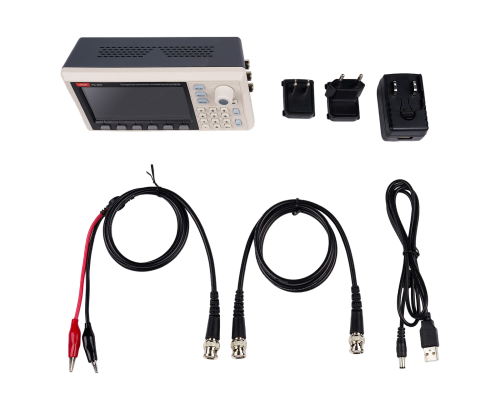

Для питания генератора используется внешний сетевой адаптер. При выполнении работ в местах без доступа к сети допускается подключение прибора к любому источнику 5 В/2 А с USB-выходом, например, к повер-банку или порту ноутбука.

Особенности генератора сигналов специальной формы RGK FG-302

• USB-интерфейс позволяет реализовать дистанционное управление и программирование.
• Высокая мощность выходного сигнала. Для предотвращения повреждений чувствительных устройств амплитуда может быть принудительно ограничена путем установки допустимого порогового уровня.
• Встроенный частотомер, способный заменить собой отдельный 6-разрядный прибор прецизионного класса, позволяет контролировать частотные параметры сигналов, а при работе с логическими последовательностями с TTL-уровнями – определять коэффициент заполнения.
• Внутренняя память может использоваться для загрузки до 24 пользовательских форм сигналов.

Дополнительные характеристики:

• Количество каналов: 2;
• Максимальная рабочая частота: 30 МГц;
• Частота дискретизации: до 200 Мвыб/с;
• Размах по амплитуде: ≤10 МГц: от 1 мВ до 10 В (50 Ом);
• Погрешность установки амплитуды: ± (5% от установленного значения + 2 мВ);
• Сопротивление: 50 Ом;
• Изоляция: максимальное значение напряжения 42 В относительно земли;
• Защита: канальная защита;
• Уровень входного сигнала: совместимый с ТТЛ;
• Диапазон частот входного сигнала: от 100 мГц до 100 МГц;
• Относительная погрешность измерения частоты: ± 51 · 10^-6;
• Разрешение: 7 разрядов;
• Тип связи: по постоянному току;
• Дисплей: TFT ЖК-дисплей диагональю 4.3 дюйма;
• Разрешение дисплея: 480 x 272 пикселей;
• Напряжение питания: постоянное 5 В, 2 А;
• Потребляемая мощность: 10 Вт;
• Температура рабочая: от -10 до +40 ℃;
• Температура хранения: от -20 до +60 ℃;
• Высота над уровнем моря: до 2000 м;
• Габаритные размеры: 70x172x89 мм;
• Масса: 0.4 кг.
